Sistemas de Vacío con Eyectores

Un sistema de vacío típico consiste en una o más etapas de eyectores unidos por medio de condensadores donde se produce la condensación de los vapores procedentes de la etapa anterior.



Las presiones absolutas en la aspiración comprenden el intervalo 0,100-200 Torr. Para presiones absolutas mayores solamente es necesario un eyector de vapor, es decir una sola etapa.

Cuando los sistemas de vacío con eyectores de vapor están formados por varias etapas, el aire, gas y vapor aspirados de la instalación donde se está realizando el vacío sufren una compresión en cada una de ellas. El número de etapas es igual al número de eyectores conectados en serie.

Los condensadores intermedios tienen por misión condensar el vapor motriz de la impulsión de los eyectores, así como el vapor aspirado de la instalación donde se realiza el vacío, reduciendo de este modo la carga de aspiración en cada etapa. Estos condensadores pueden ser de mezcla/contacto directo o de superficie.

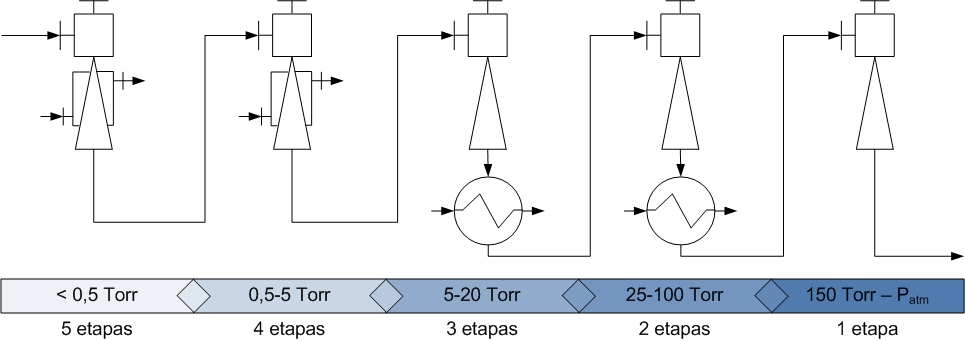

La cantidad necesaria de etapas dependerá del nivel de vacío requerido de acuerdo a la siguiente figura:



=
Por favor, resuelva la operación antes de enviar el formulario.

Adicionalmente se podrían realizar las siguientes variantes:

  • Incluir pre-condensador. Su misión es reducir la carga de aspiración en la primera etapa mediante condensación de parte de los vapores de entrada al grupo.

  • Incluir post-condensador. Su misión es recuperar también el condensado del vapor motor en la última etapa. Esta disposición es muy empleada para grupos de vacío de venteo de aire en condensadores de turbina.

  • Intercondensador multicarcasa. Se pueden realizar diseños en los que cada etapa de eyectores descargue en un mismo intercondensador con diferentes carcasas que comparten el lado de tubos creando un equipo más compacto.

EQUIREPSA suministra sistemas de vacío con eyectores completamente a medida y según las especificaciones y necesidades de cada cliente (equipos sueltos, skids completos, con valvulería e instrumentación, etc.)
