Sistema de Vacío Híbrido con Agua Helada para una Planta de Desodorización de Aceites Comestibles
Descripción:
Sistema de Vacío con Eyector y Bomba, refrigerado con agua fría glicolada para una planta de desodorización de aceite comestible en servicio continuo.
EQUIREPSA diseña y suministra los equipos fabricados a medida, incluyendo el diseño (fluido y termodinámico), planos de conjunto de cada componente, plano de conjunto de la unidad, certificados de materiales y manual de instalación e instrucciones de servicio para facilitar el montaje en las instalaciones del cliente.
Capacidad:
Presión de aspiración: 1,3 mbar abs.
Caudal de succión: 167 kg/h vapor de agua + 10 kg/h aire + 3,2 kg/h ácidos grasos.
Temperatura de entrada: 70ºC.
Temperatura de agua de refrigeración: 5ºC (máx.).
Presión del vapor motriz: 9,3 bar g (saturado seco) (mín.).
Suministro:
Equipos Principales: Boosters en acero al carbono con la tobera en AISI-304, Condensadores Barométricos en AISI-304 y Bomba de vacío completa con LRVP de hierro fundido, separador, refrigerador, válvulas, instrumentos, tuberías y bancada.
Con tecnología propia EQUIREPSA ofrece soluciones a medida para cada cliente, incluyendo: diseño, construcción, suministro, ‘commissioning’ y puesta en marcha (bajo petición) de nuestros productos.

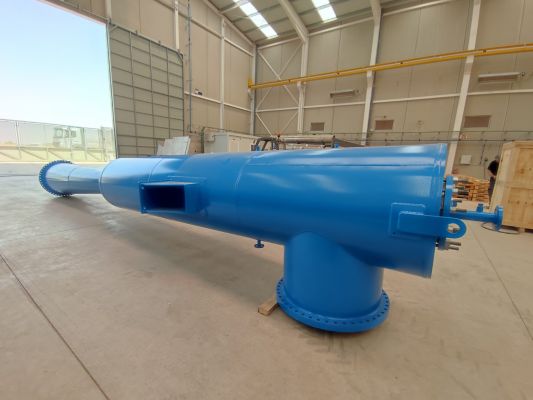

Booster principal con camisa

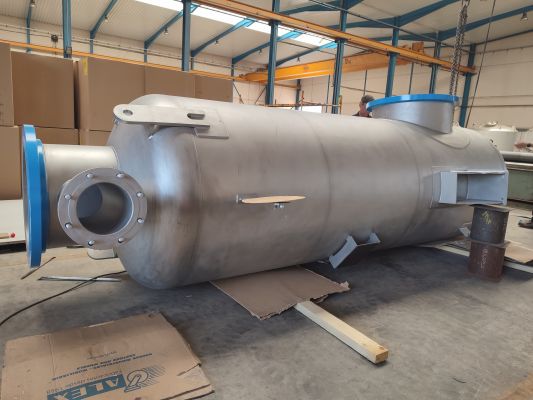

Condensador Principal

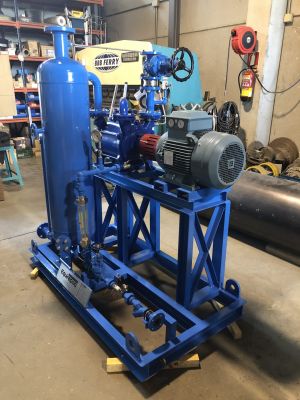

Sistema de Vacío con Bomba

Detalle 3D del Sistema de Vacío

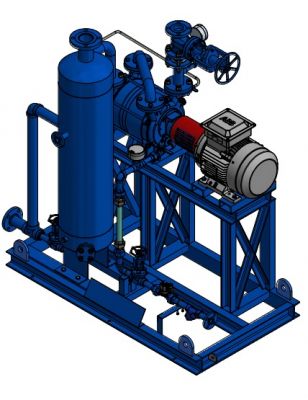

Detalle 3D del Sistema de Vacío con Bomba
