Descripción:
Sistema de Vacío Híbrido con Eyector y Bomba de Anillo Líquido para una Planta de Etoxilación en continuo que utiliza condensador de carcasa y tubos para mantener el agua de refrigeración y la torre de refrigeración libres de contaminación.
EQUIREPSA diseña y suministra el equipo fabricado a medida para las condiciones de operación, incluyendo el diseño fluido y termodinámico, plano de conjunto, certificados de materiales y manual de instalación e instrucciones de servicio para facilitar el montaje en las instalaciones del cliente.
Capacidad:
Presión de aspiración: 25 mbar abs.
Caudal de succión: 8,5 kg/h vapor de agua + 9,5 kg/h nitrógeno.
Temperatura de entrada: 130ºC.
Temperatura de agua de refrigeración: 25ºC (máx.).
Presión del vapor motriz: 8 bar g (saturado seco) (mín.).
Suministro:
Equipos Principales: Eyector en acero al carbono con tobera en AISI-304. Condensador de Superficie tipo “Clean Water” en AISI-304. Bomba de Vacío de Anillo Líquido en Fundición, con impulsores y eje en acero inoxidable..
Con tecnología propia EQUIREPSA ofrece soluciones a medida para cada cliente, incluyendo: diseño, construcción, suministro y puesta en marcha (bajo petición) de nuestros productos.

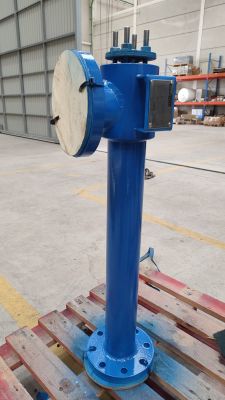

Eyector de Vapor

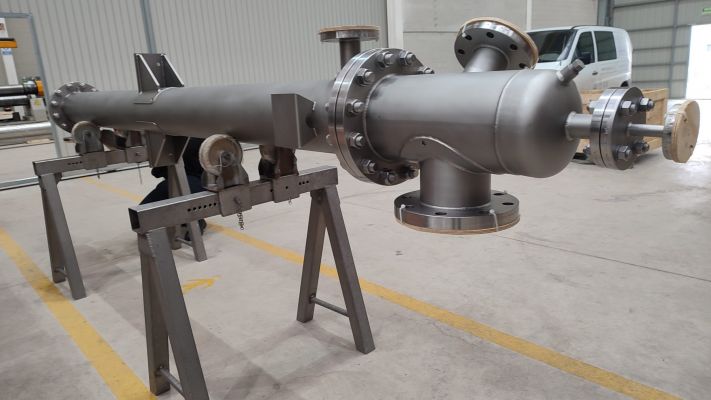

Condensador

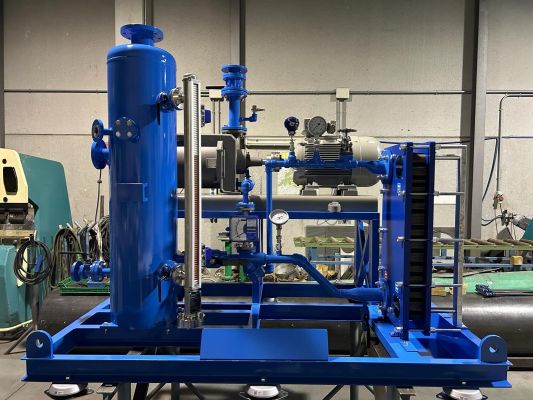

Sistema de Vacío con Bomba en Skid
Detalle 3D del Eyector de vapor
Detalle 3D del Condensador

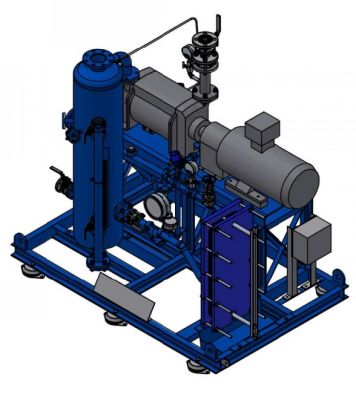

Detalle 3D del Sistema de Vacío con Bomba en Skid
