Descripción:
Sistema de Vacío Híbrido para extracción de gases no condensables del condensador de turbina para una Planta de Energía Geotérmica. Materiales: Completamente en AISI-316L.
EQUIREPSA diseñó y suministró los equipos fabricados a medida, incluyendo el diseño fluido y termodinámico, planos de conjunto de cada componente, plano de conjunto de la unidad, certificados de materiales y manual de instalación e instrucciones de servicio para facilitar el montaje en las instalaciones del cliente.
Capacidad:
Presión de aspiración: 83 mbar abs.
Caudal de succión: 68000 m3/h.
Suministro:
Eyectores y Condensadores de Contacto Directo + Skids con Bombas de Vacío de Anillo Líquido + Tanques Separadores. Las Bombas de Vacío han sido suministradas en skid con montaje en bancada y junto con las válvulas, instrumentación y tuberías de interconexión.
Con tecnología propia EQUIREPSA ofrece soluciones a medida para cada cliente, incluyendo: diseño, construcción, suministro, ‘commissioning’ y puesta en marcha (bajo petición) de nuestros productos.

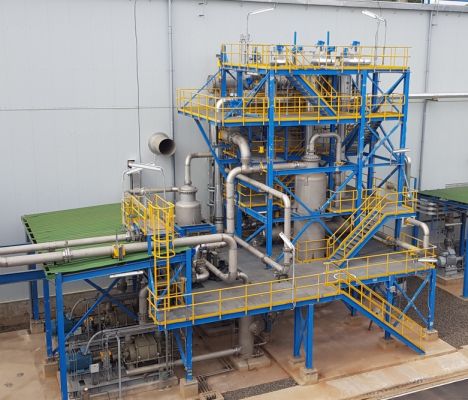

Sistema de Vacío

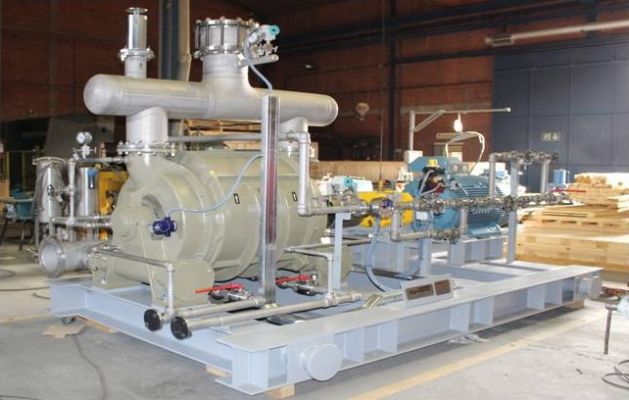

Sistema de Bomba de Anillo Líquido

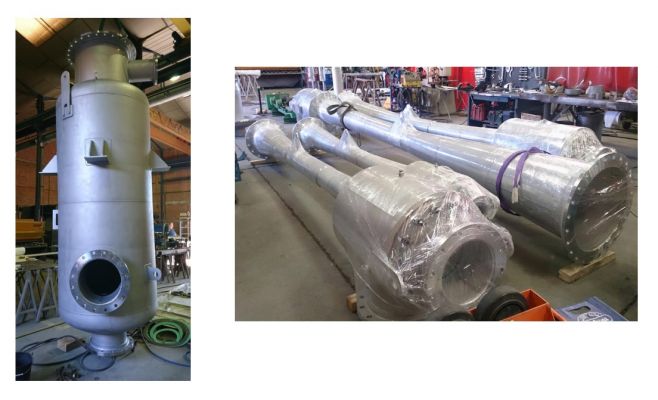

Condensador de Mezcla y Eyectores

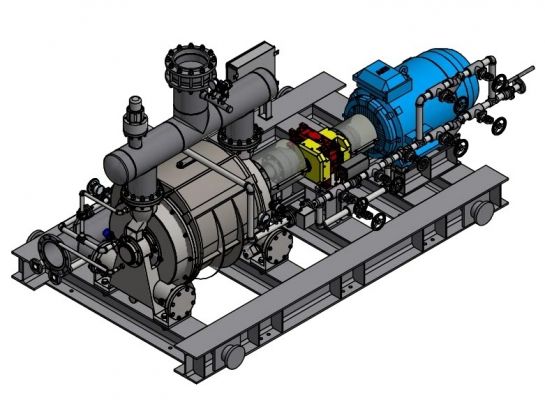

Detalle 3D del Sistema de Bomba de Anillo Líquido

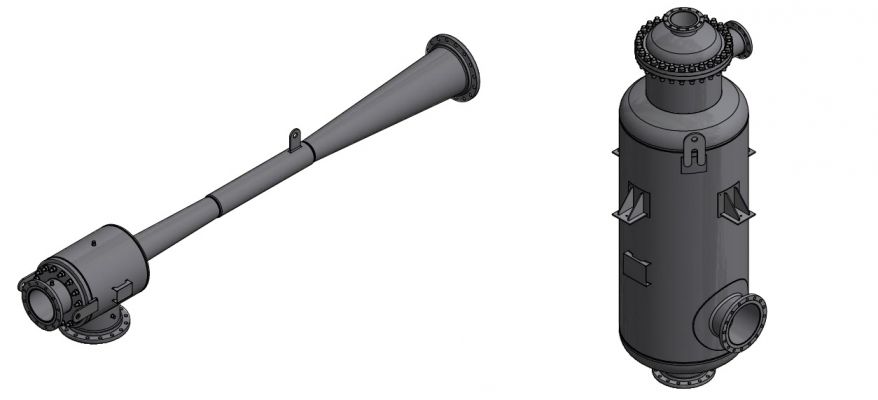

Detalle 3D del Eyector y Condensador de Mezcla
